玻璃鋼格柵又稱作玻璃纖維增強塑料（FRP）格柵。七十年代起源於美國，是用玻璃纖維作增強材料，熱固性樹脂作基體，通過纖維交錯編織，加溫澆鑄整體模壓而成。它具有耐腐、阻燃、抗沖擊、防滑、輕質高強、方便安裝等特點，廣泛應用于工業生產和市政建設當中，是替代傳統格柵的理想產品，玻璃鋼格柵用于一般建設中，幾乎可以替代所有不銹鋼，鋼或鑄鐵等同類產品。從產品的單價，運輸成本，安裝維修等整體考慮其綜合造價更具有競爭性。通過對原材料及生產工藝的特殊處理，可以生產食品級格柵，抗靜電格柵，高潔凈度格柵，耐高溫格柵等以滿足不同行業和生產環境的要求。
使用領域及場所
化學工廠 操作平臺 樓梯 地溝蓋板 耐腐貨架 固液分離濾柵
石化采煉 塔罐平臺 走道 開采平臺 管道跨度天橋 罐車裝卸平臺
醫藥食品 地溝蓋板 塔灌平臺走道 灌裝線工作臺 潔凈地坪(平板型)
紙漿造紙 操作平臺 雙層防滑地坪 地溝蓋板 堿回收裝置平臺
發電廠 水處理 制站防爆地坪 升壓站雙層地坪 高壓設備圍欄
電子工廠 回風柵 地溝蓋板 總裝線操作平臺 鏡面級潔凈地坪(平板型)
公用建筑 遮光板 花園柵欄 廚衛下水道柵板 門窗裝飾防盜柵欄
采礦冶煉 通風柵 雙層對面 坑道支撐頂棚 金屬處理操作平臺
交通運輸 船甲板 車頂走道 道路防盜圍欄 高速路湖面反射屏障柵
水處理廠 過濾柵 地溝蓋板 酸堿罐區平臺 澄清池曝氣池人行走道

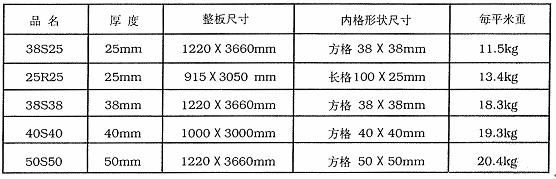

玻璃鋼格柵規格尺寸
一、平臺
平臺設計要充分利用現有格柵的規格尺寸。格柵產品的規格尺寸比較齊全，一般建設平臺的寬度設計利用現有格柵板的寬度尺寸，若條件不允許，可盡量將平臺的寬度設計成整板尺寸除以內格模數的倍數，以便能有保持材料完整的力學性能的同時還能降低切割損耗。

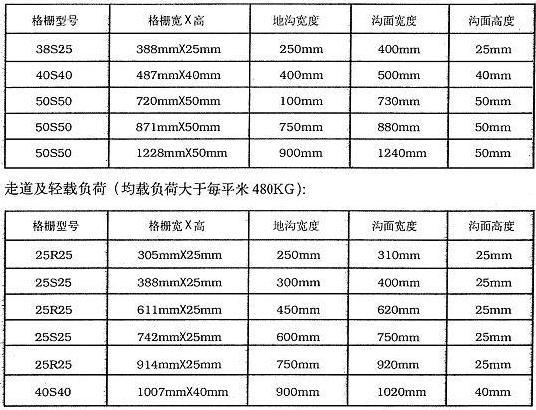

平臺寬度尺寸如下：
集中荷載試驗主要是針對載人平臺而設計。其試驗塊的大小相當于一個人腳印的大小（75MMX300MM）,它提供的標準安裝數據也主要從人員行走的舒適性和安全性考慮的，最大撓度不超過12MM為宜。均布負載試驗提供平臺設計最基本的力學數據。如國外透平平臺均布負載一般要求不低于每平米480.KG，靜力破壞性試驗數值為1%撓度時的6倍以上。一般要求最大負荷不大于靜力破壞性試驗數值的1/3.

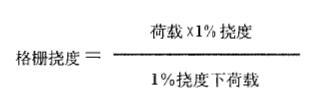

在支撐跨度一定的條件下，荷載與撓度是呈線性關系的。格柵撓度計算有下列公式：
提供的荷載試驗數據都是雙邊支撐時的試驗數據，多邊支撐下的力學性能要好于表列數據。

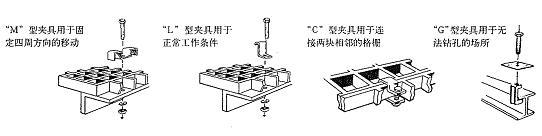

平臺固定夾具
二、溝道

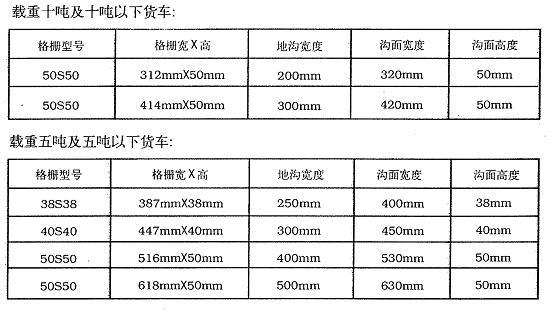

考慮到地溝道蓋板對機動車的承載力，對地溝蓋板用格柵的力學性能測試是模擬汽車后車輪所加載在其上的最荷載為設計參數的。根據測試結果和格柵的規格，隆鑫公司特列為以下表格參考
載重二噸及 二噸以下的貨車
三.樓梯

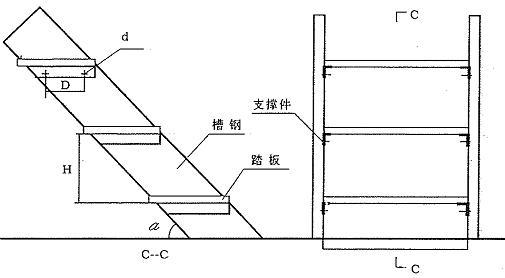

隆鑫公司備有下列標準樓梯踏步板及支撐件：
注：1a-為槽鋼與地平面夾角 D為支撐件固定孔間距
L-為兩槽鋼間距 d-固定螺栓孔徑大小
2兩踏板之間的高度距離H一般在180mm-320mm之間
3d點定位：沿著槽鋼的高度方向，以水平分割和槽鋼中心線交點為圓心，旋轉a角度，其延長線上D/2處的兩點即為d點
4支撐件包括角鋼和相應緊固件，每塊樓梯需配一付
四.雙層底面
雙層地面主要用于有腐蝕性有可能在地表流動的生產環境如紙機濕法部分、酸堿槽罐區、電鍍車間等；其它應用如倉庫架空防潮地坪、貨物瀝干架、變壓站及高壓設備四周的絕緣地坪等。

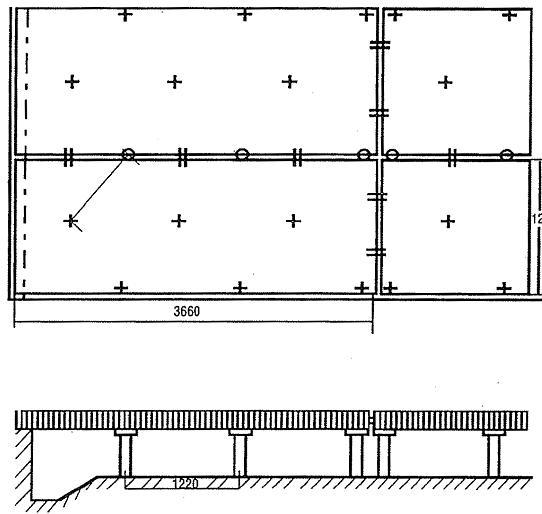

雙層地面的設計示意圖如下：
其中+為標準支座，高度50mm-300mm可調
0為連接兩格柵支座，高度50mm-300mm可調
=為C型連接件
D為兩支座間的距離，一般為900mm.
雙層地面的特點是可移動性，安裝及拆卸都很方便，隆鑫公司提供所有配套的支撐和連接件。
五、平板型格柵
平板型格柵可以作為平臺、雙層地面、地溝蓋板、過濾柵用于防止滴漏或力學性能需要進一步增強的場合。平板型格柵還作為潔凈結構材料在電子，醫學和精密機械等行業有著很好的的應用前景。
用戶可以通過在平板上鉆孔的數量和孔徑的大小來調節空隙率。

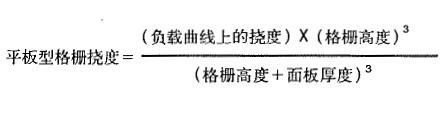

平板型格柵力學性能計算可參照下列公式
用戶需要更高力學性能的應用場合的材料設計問題，可隨時與隆鑫公司的有關部門取得聯系。
例：有一個化工廠的真空分離裝置欲采用50mm厚的平板型格柵作濾板。真空度要求為0.14，濾板上固體物均載負荷小于每平米1200kg，要求過濾柵空隙率不小于12mm的孔，則過濾柵的空隙率
為0.006*0.006*3.14*800* 100%=9.04%>8%
采用面板厚度不同的平板型格柵，則平板型格柵與一般格柵
3mm時的撓度比=50³/（50+3）³=5/6
4mm時的撓度比=50³/（50+4）³=4/5
5mm時的撓度比=50³/（50+5）³=3/4
分離器濾柵的均載負荷=（1-0.14）*104+1200=9800kg
查負載曲線和表可知：
600mm跨度支撐時，9800kg均載負荷下?lián)隙葹?0.12mm
則加3mm平板時的撓度為10.12*5/6=8.43mm<10mm
所以可選用面板厚度為3mm的平板型格柵作濾板，支撐間距以不大于600mm為宜。

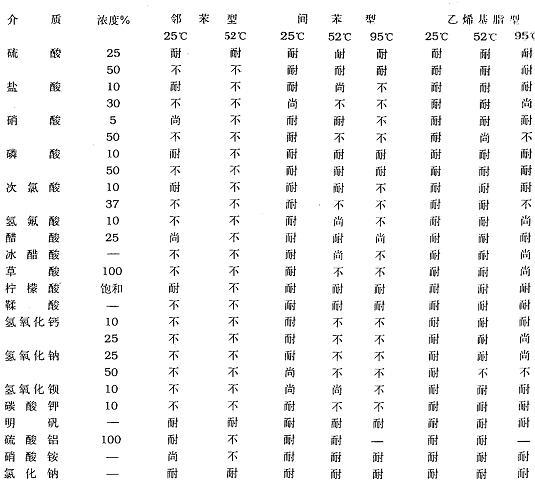

玻璃鋼格柵耐腐蝕性能表
聚酯樹脂生產廠家的測試數據表明，聚酯玻璃鋼能使用于上表的腐蝕。此表僅供參考。
