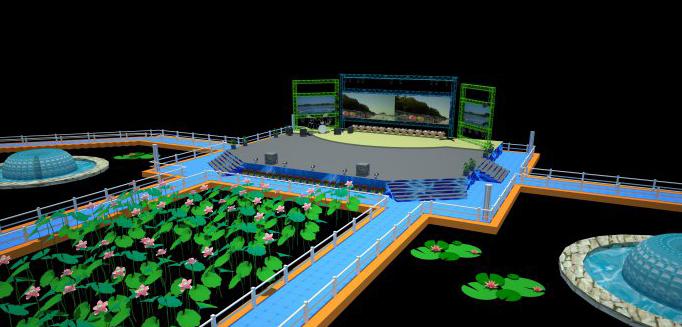

水隱舞臺結構主要由預埋件、鋼龍骨、鋼格柵板、水下 LED彩珠等組成，通過整個承載系統實現舞臺的高承載力和表演藝術的要求。 舞臺整體平整度要求全部舞臺面不得有大于 4mm 的階臺高差，鋼格柵板塊接縫寬度≤5mm。 舞臺面標高-0.45m，蓄水位標高-0.40m，蓄水量達 280m 3 。 在燈光效果方面，在鋼格柵板下安裝水下LED 彩珠 、LED 燈及其連接線，水下防水等級達到 IP68 級， 通過智能控制系統配合其它的表演載體，在夜色的襯托下絢麗多姿， 實現舞臺雄偉壯觀的表演效果，以上情況均對舞臺鋼結構設計和安裝提出了很高的要求。
舞臺鋼格柵的設計

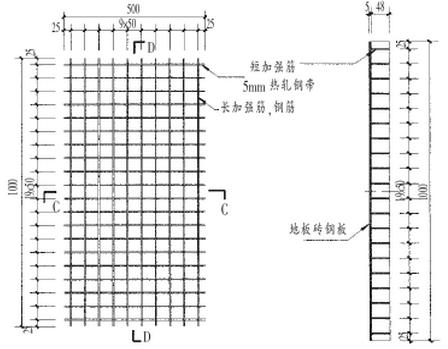

1、由于舞臺透水面板既要求有很高的承載力 ，并且要達到很高透水率要求，因此必須對面板進行結構加強設計。經綜合分析，采用鋼格柵板縱橫向加強肋對面板單元進行結構剛度的加強， 其中鋼格柵板橫向加強肋采用 5mm 厚熱軋鋼帶、縱向加強筋采用 f 10 鋼筋，同一塊鋼格柵板上且平行的加強肋間距 100mm(如圖 1)，通過對鋼格柵板加強肋深化設計， 彌補了鋼格柵板開孔對結構剛度的削弱缺陷， 很好地滿足了舞臺安全性要求。
2、為了避免透光孔過大而影響舞臺平整度，保證表演者不踩空，同時保證鋼格柵的剛度，該透光孔在滿足透光性能要求的前提下做到盡可能小，這樣就會導致檢修工作難以實施。 通過技術人員的研究深化，結合舞臺水下 LED 彩珠的安裝工藝與檢修要求， 我們將鋼格柵透光孔深化設計成圖2的形形狀， 即在圓孔的基礎上向兩側延伸形成具有側長孔的透光孔，該透光孔也可看作是“中”字形， 是有中心位置重合的圓孔與長圓孔組合而成的通孔。 檢修更換防水 LED 彩珠時，可以將工具通過兩側的長孔伸入方形承托板內進行檢修，或?qū)⒎浪?LED 彩珠連同承托板整塊取出，避免掀開相鄰緊貼的鋼格柵，實現了 LED 彩珠的快速檢修及更換要求。
鋼格柵安裝技術要點

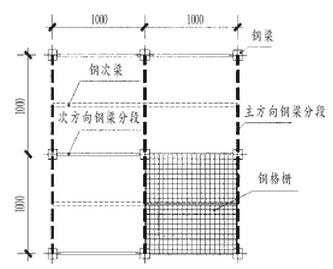

1、基于鋼格柵板排位布置圖和鋼格柵基本單元圖紙， 進行鋼格柵安裝施工; 舞臺鋼格柵安裝按照“生死單元”相間排列組合進行(如圖3)， 首先在單元鋼格柵安裝位置的 4 個角部的次鋼龍骨上焊接 L=100mm 的∠40×4 角碼， 用于固定鋼格柵單元的限位;然后在次鋼梁上放置 5mm 厚與次鋼梁同寬的橡膠墊， 鋼格柵固定單元置于其上， 并調整鋼格柵表面平整度， 符合要求后焊接為固定單元(死單元); 最后安裝活動鋼格柵， 此活動鋼格柵內肋與角碼緊扣， 限制活動鋼格柵的平面內運動， 但垂直方向可掀起， 為活動單元。
2、舞臺面與周圍地面相接處異型鋼格柵細部處理， 根據舞臺鋼格柵排位布置圖并結構現場舞臺鋼格柵大面安裝的實際情況，按照接縫處尺寸進行異型鋼格柵的現場切割加工，異型鋼格柵安裝要保證收口接縫處嚴密，接縫寬度不能大于 5mm。
3、舞臺鋼格柵區域整體安裝完成后，進行鋼格柵臺面的調整固定， 全部臺面均不得有大于 4mm 階臺高度差，舞臺面接縫寬度不大于 5mm。
舞臺鋼格柵質量控制
⑴ 舞臺整體臺面平整度誤差不大于 10mm; 舞臺面與周圍地面采用斜坡搭接，坡度 1∶20，不可存在臺階，可與舞臺結構現場配合處理， 搭接位置不得有大于 5mm 的縫隙。
⑵ 舞臺鋼格柵全部臺面均不得有大于 4mm 的臺階高差， 接縫寬度不大于 5mm;鋼梁上放置的橡膠墊要求厚度為 5mm，寬度與鋼梁相同。
⑶ 異型鋼格柵板切割尺寸公差應符合手工切割小于±1.5mm， 自動、半自動切割小于±1.0mm， 垂直度應不大于鋼板厚度的 5%且不大于±1.5mm 的標準規范，切割周邊要求光滑平整。
