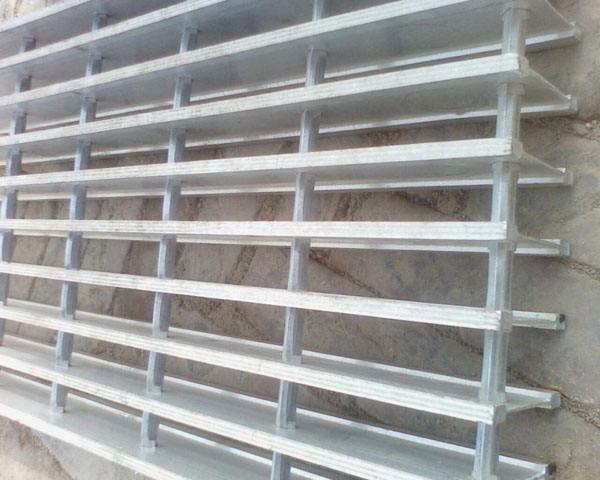

原有的鋼格板體系在進過較長時間的發展之后，一些廠家開始研發新的鋼格板體系。他們改變格柵條的形式，發展出新的格柵板體系。 型材結構鋼格板是美國最早設計開發的。 型材結構鋼格板采用型鋼縱條和圓鋼桿件結合來焊接相連接的。 因而鋼格板板條截面可以做的很窄，格柵間距也可以很小，而且鋼格板的平度非常高。
現有結構的鋼格板，是由若干均勻排布的橫桿和若干均勻排布的縱條在交叉點焊接而成。其中，縱條采用扁鋼，橫桿采用圓鋼或者麻花鋼。這種結構的鋼格板由于橫杄與縱條接觸面積小，因而焊接面積少，造成強度不高；另方面，縱條厚度大且無孔，造成材料浪費而且在相同用鋼量下剛度較低。
如果采用型鋼結構縱條，使得縱條與橫桿接觸面積增大，焊接面積加大顯著增強了焊接牢度，提高了鋼格板的整體強度；另一方面，在這種型鋼結構縱條厚度可以減薄，再通過其外側面設置圓孔不僅節約了材料，而顯著提高了鋼格板的剛度。
型材結構鋼格板的特點
1.與傳統材料相比，具有自重小、負載能力大、抗側向沖擊能力強及整體穩定性好等優點，因而有效地降低了成本、提高了耐久性，越來越受到廣大建設單位及用戶的關注和青睞。
2、型鋼結構鋼格板是將按一定間距排列的、經冷壓變形制成的連接橫條垂直焊于承載板條的兩側，大大增強了與承載板條垂直方向的抗彎能力。
3、型鋼結構鋼格板的組件可為薄件，因而除特殊要求外，一般采用熱浸鍍鋅進行表面處理，可獲得良好的防腐效果。
型材結構鋼格板采用的型鋼可以是槽型鋼、Z型鋼、C型鋼、角鋼、工字鋼等異形鋼材。比如采用槽型鋼，它的折邊材料遠離槽型鋼的彎曲中心，即截面的對稱中心軸，根據抗彎截面模量的計算公式，用這種形狀截面的慣性矩將大大高于用同樣截面積扁鋼的慣性矩。因此，由此制成同樣強度和剛度的鋼格柵板在用料上比扁鋼可大大節約，重量也大大減輕，用料更科學、合理。
通過對國內外生產的各種類型的鋼格柵板進行研究，筆者從中發現了一些規律性的現象。一個現象是鋼格柵板歷經數十年的生產和研發，一些早期被研發出的鋼格柵板品種其性能優勢不再明顯，逐漸被新品種所替代。新品種具有更易于生產和安裝，且造價低廉的優勢。另一個現象是不斷有新的鋼格柵品種被研發出，它們的出現開拓了傳統鋼格柵板應用的局。
