隨著鋼材原材料的瘋漲，需求的疲軟，鋼格板市場競爭的加劇，鋼格板廠家的日子可以說雪上加霜。這種競爭的加劇必然也會導致價格戰(zhàn)，鋼格板企業(yè)不得不主動降價促銷，以維持工廠正常運營。按照正常的思維邏輯，降價必然降低毛利率，而在降價幅度較小的情況下，銷量也不一定會同比例上升，凈利也就得不到保證。而現(xiàn)實中，一些鋼格板廠家卻做到了在降價的情況下維持毛利及凈利的增長，充分說明了一個問題，即一些鋼格板廠家承受空間遠比市場所預期的要大得多。

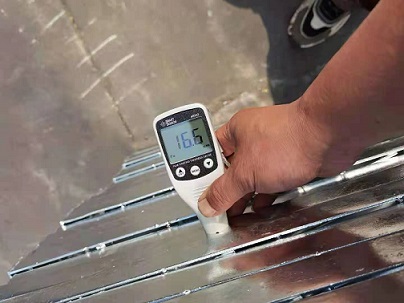

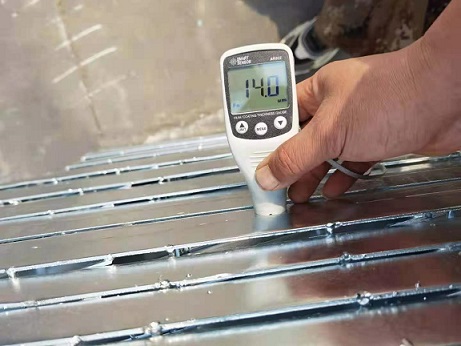

在這種背景下，有些鋼格板企業(yè)轉(zhuǎn)移成本的動力就十分充足，另辟蹊徑降低成本的欲望也就越強烈。傳統(tǒng)的方法是利用采購對鋼格板產(chǎn)品的關(guān)心力度明顯不足，客戶對鋼格板產(chǎn)品的知識極為醫(yī)乏，有的鋼格板公司利用采購者的上述心理和缺陷在相關(guān)環(huán)節(jié)偷工減料，以降低人工成本和材料成本。不過隨著客戶掌握的鋼格板知識越來越多，以前的辦法就行不通了，個別的鋼格板企業(yè)又在鋼格板表面處理方面動了歪主意。先看兩張鍍鋅層厚度檢測儀檢測到的圖片：
熱鍍鋅層厚度的標準與鍍鋅工件的厚度有關(guān)，通常如下：工件的厚度大于或等于6毫米的，平均厚度應大于85微米，局部厚度應大于70微米。工件的厚度小于6毫米大于3毫米的，平均厚度應大于70微米，局部厚度應大于55微米。工件的厚度小于3毫米大于1.5毫米的，平均厚度應大于55微米，局部應大于45微米。
從圖片可以看出，鋼格板鍍鋅層厚度一塊是16.6微米，另一塊是14.0微米，遠遠低于國家鍍鋅標準，大大降低了鋼格板使用壽命，給工程建設(shè)質(zhì)量埋下了隱患。
熱鍍鋅是對鋼格板表面處理普遍采用的重要的防腐蝕方法之一。在腐蝕環(huán)境中，鋼格板鍍鋅層厚度對耐蝕性有直接影響。在同一結(jié)合強度條件下，鍍層厚薄不同，耐蝕年限也不同。鍍層較薄則耐蝕年限較短，隨著鍍層厚度增加則耐蝕年限也增加，鋼格板使用壽命越長。有的鋼格板廠家就是優(yōu)化鋼格板鍍鋅技術(shù)，減少鋼格板表面上鋅量，從中獲利。主要表現(xiàn)在以下幾個方面：
1、改變最佳浸鋅溫度
經(jīng)多年生產(chǎn)實踐，我們認為熱鍍鋅溫度控制在470~480℃比較理想。鍍件厚為5mm時，其鍍層厚度為90~95um(環(huán)境溫度為21~25°C)，此時對熱鍍鋅鋼格板用硫酸銅法測試，結(jié)果表明：鍍層浸置7次以上不露鐵基體；當浸鋅溫度在510~520°℃時，鍍層厚度小于最佳值(通常為60uml以下)，經(jīng)試驗均勻性測定次數(shù)最高為浸置4次露基體，耐腐蝕性無保證。有的廠家就是人為提高鋅鍋溫度達到鋼格板少上鋅的目的，從中獲利。
2、降低提升速度
鋼格板鍍件從鋅液中提升速度快與慢對鍍層厚度有重要影響。當提升速度快時，則鍍鋅層厚，如果提升速度慢，則鍍層薄。有的廠家降低鋼格板鍍件提升速度達到鋼格板少上鋅的目的，降低了鋼格板鍍鋅的費用。
3、縮短浸鋅時間
眾所周知，鋼格板鍍層厚度與浸鋅時間有直接關(guān)系。一般情況下，把鋼格板鍍件浸鋅時間控制在鍍件與鋅液反應終止并除掉液面鋅灰時間之和為最洼。人為減少鍍鋅時間達到少上鋅的目的，降低鍍鋅成本。
4、添加減薄合金
添加鋅鋁合金減少鍍鋅層厚度。
對于采購者而言，鋼格板企業(yè)在產(chǎn)品上偷工減料，勢必損害采購者的利益，是對公眾利益的踐踏，鋼格板企業(yè)應該流有道德的血液也是不無道理的。對于其他有良心的鋼格板企業(yè)而言，部分鋼格板企業(yè)的不檢點行為勢必對合法經(jīng)營的鋼格板企業(yè)帶來成本方面的沖擊。對于某些鋼格板企業(yè)而言，資金比品牌甚至更為重要。不可否認的是，這種“劣質(zhì)驅(qū)逐良幣”的現(xiàn)象正是鋼格板行業(yè)悲劇。
