《變電站管理規范》規定：雨季來臨前對可能積水的地下室、電纜溝、電纜隧道及場區的排水設施進行全面檢查和疏通，做好防進水和排水措施。雨后檢查地下室、電纜溝、電纜隧道等積水情況，并及時排水，設備室潮氣過大時做好通風。
目前，搬運電纜溝蓋板時存在諸多問題：在起重蓋板的過程中，手工操作常常發生人身傷害、損壞蓋板、蓋板脫落砸壞電纜等事故。根據現場情況，非常有必要開發一種使用方便、成本低、后期維護簡單、安全穩定的電纜溝蓋板搬運裝置。
結構設計

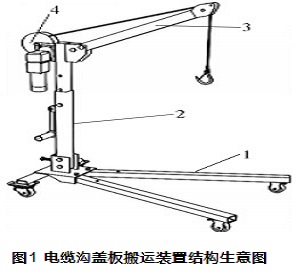

結構設計方面需要滿足可靠性、安全性、經濟美觀等要求。整個裝置包括行走部分、立柱支撐部分、橫梁部分、滑輪動力部分，采用螺栓和鉚釘進行緊固，方便裝拆。電纜溝蓋板搬運裝置結構示意圖如圖1所示。圖中：1為行走部分；2為立柱支撐部分；3為橫梁部分；4為滑輪動力部分。
行走部分由底部連接座、橫向輪組、兩個前部輪組構成，通過采用三角形力學原理設計，按照吊起負荷小于100kg、三角形雙支腿設計，方便推拉，容易吊起蓋板并移動而不會側翻。立柱支撐部分通過2個螺栓與底部行走部分連接，通過一個軸銷與橫梁部分相連。在立柱支撐部分上部，離地面高度80cm處，安裝推拉扶手，方便移動裝置。橫梁部分由連接座、橫梁構成，起到支撐蓋板在起吊移動過程中產生的壓力作用。動力部分由滑輪和驅動裝置、鋼絲繩、吊鉤、吊裝帶構成，提供起吊動力，穩定吊起蓋板。
該裝置立柱可伸縮、高度可調節，可以適應多種工作環境，將上部螺栓和底部螺栓去掉后，可以實現整體折疊，攜帶方便，易收納。采用三角形力學原理設計，三角形雙支腿與人字形立柱結合，不用手扶，推拉不側翻。整體設計材料均易于獲取，制作簡單，成本低，基本滿足設計要求。
使用方法
(1)設備安裝過程：將行走部分通過螺栓與立柱支撐部分進行連接固定，然后將立柱與橫梁通過銷軸進行連接，將滑輪動力結構和鋼絲繩掛鉤安裝到位，設備安裝完畢。
(2)設備使用過程：用纜繩套好蓋板，然后掛到掛鉤上，按動提升按鈕后，電動機通過滑輪將蓋板提起，到達400mm的提升高度后，移動小車到安置位置，進行下放作業，完成電纜溝蓋板的搬運；電纜溝檢查作業完成后，按照反方向?qū)㈦娎|溝蓋板恢復原位，完成整個作業過程。
(3)設備拆卸過程：將滑輪動力機構和鋼絲繩掛鉤從立柱上面取出，然后將橫梁和立柱的連接銷軸取出，將立柱和行走部分連接螺栓取出，從而分解成4個部分，最后合攏收納，完成整個過程。
(4)設備維護：在使用之前和使用之后，要經常檢查各連接螺栓、銷軸的磨損情況，并定期進行檢查和更換。
應用效果

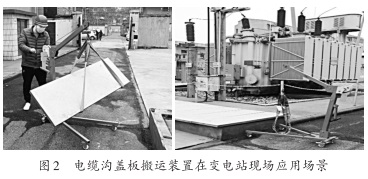

該裝置制作后，在變電站現場進行了實際應用，如圖2所示，效果達到設計目標。變電站電纜溝蓋板移動裝置可按照變電站電纜溝蓋板現場情況，快速進行裝拆使用，不受空間大小限制，解決了變電站電纜溝蓋板搬運過程存在的效率低、不安全等難題。在變電站電纜溝檢查時，能方便快捷地進行搬運和復位，節約時間和體能，提高工作效率，保證作業人員人身安全，減少事故隱患；具有安全水平高、裝拆方便、操作簡單、成本低、易維護的優點，筆者認為具有較高的推廣價值。
