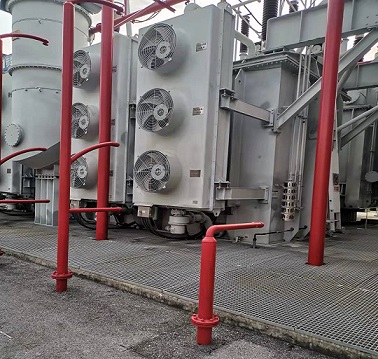

鋼格柵板是一種由承載扁鋼與橫桿按照一定的間距正交組合，通過焊接或壓鎖加以固定的開敞式鋼構件，適用于石油、化工、冶金、輕工、造船、能源、市政等行業的工業建筑、公共設施、裝置框架、平臺、地板、走道，樓梯踏板、溝蓋、圍欄、吊頂?shù)取?BR> 變電站及換流站鋼格柵板主要用于站內變壓器下貯油坑內，通常設置兩層，頂層鋼格柵用于日常運行人員檢修、圍護設備以及巡視走道使用，采用縱橫交錯的型鋼鋼梁及角鋼等部件支撐鋼格柵，下部鋼格柵用于支撐油坑內卵石，并起到設備故障排油時濾油的作用，同樣采用縱橫交錯的型鋼鋼梁及角鋼等部件支撐鋼格柵，下層鋼格柵鋪設在鋼梁上，鋼梁與預埋件焊接，在下層鋼格柵的底部鋪設有電氣埋管，當需要增加或減少電氣埋管時，就需要拆卸下層鋼格柵，增加了施工難度。
針對現有技術中存在的問題，介紹一種用于油坑下層的自承重鋼格柵板，設置于貯油坑底部用于支撐油坑內卵石，同時滿足變壓器油順利排出，該格柵板無需采用鋼梁支撐，不用提前在油坑壁預留埋件，現場安裝時無需采用焊接或螺栓連接，排版靈活、安裝方便，減少現場施工工序，有效提高現場施工效率，并一定程度上的節約用鋼量。

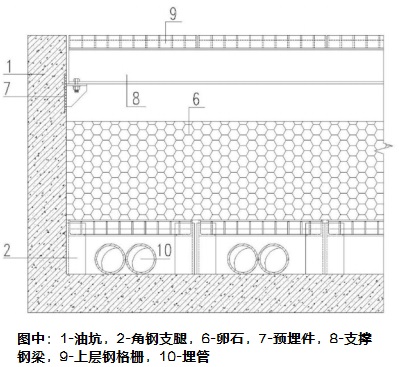

油坑下層的自承重鋼格柵板，包括上層鋼格柵和下層鋼格柵，下層鋼格柵設置在油坑中，上層鋼格柵鋪設在油坑的頂部，用于日常設備檢修、圍護及作為巡視走道使用。下層鋼格柵包括格柵板和多個角鋼支腿，多個角鋼支腿垂直在格柵板的底部，將格柵板支撐在油坑的底部，支撐腳的高度大于埋管的直徑。

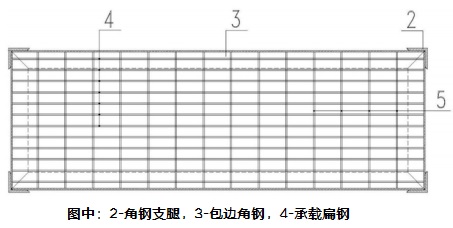

格柵板包括矩形框架結構的包邊角鋼，在包邊角鋼3的內部縱橫交錯布置多個承載扁鋼和橫桿，相鄰兩個承載扁鋼之間的間距小于卵石的直徑，防止卵石跌落至油坑底部，包邊角鋼、承載扁鋼和橫桿相互焊接形成一個整體，通過角鋼支腿支撐在油坑的底部，下層鋼格柵板上鋪設卵石，下層鋼格柵板下部鋪設埋管。
角鋼支腿的高度應允許鋼格柵板下部埋管穿過，角鋼支腿與包邊角鋼采用焊接連接。油坑上部的內壁上設置預埋件，預埋件上架設有支撐鋼梁，預埋件與支撐鋼梁通過螺栓連接，上層鋼格柵鋪設在支撐鋼梁的頂面，并與油坑頂面平齊。下層鋼格柵板采用間距30~50mm承載扁鋼承重，橫桿采用扭絞方鋼、圓鋼或扁鋼等，鋼格柵板采用等邊角鋼包邊，板底四角焊接角鋼支腿，格柵板跨度過大時，可在中間增加角鋼支腿。
上層鋼格柵和下層鋼格柵均設置有防腐層，采用熱浸鍍鋅防腐。下層鋼格柵板根據油坑底投影面積布置，常規板寬500mm，板跨及承載扁鋼間距根據承載的卵石重量進行調整，角鋼支腿高度以下部埋管高度及格柵板底部?jī)?chǔ)油空間要求確定。下層鋼格柵板在站外加工完成以后，運至現場即可根據排版位置進行安裝，相互之間無需連接，鋪設靈活、快捷，可與埋管等工序交叉作業。
下層鋼格柵板排版時應排列緊密，中間僅留安裝空隙即可，鋼格柵板跨度應根據計算確定，必要時可在跨中增加角鋼支腿，單塊鋼格柵板面積不宜過大，控制單塊格柵板重量，便于安裝及開啟。
自承重鋼格柵板，用于油坑下部，支撐油坑內卵石，該格柵板采用包邊角鋼工藝，焊接連接，熱浸鍍鋅防腐，無需采用鋼梁支撐，現場安裝簡便，布置靈活，可以減少現場施工工序，有效提高現場施工效率，并一定程度上的節約用鋼量。
