新型鋁格柵板是一種結構簡單、防腐性強的新型鋁格柵結構。新型鋁格柵板包括L型鋁型材格柵框、鋁片及鋁棒，所述鋁片設置在L型鋁型材格柵框內，在所述鋁片上設置有通孔，所述鋁棒通過鋁片上的通孔固定在L型鋁型材格柵框內。

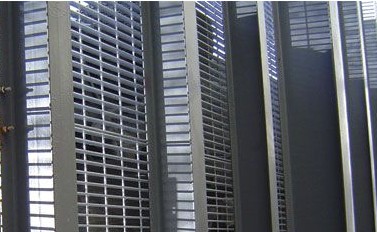

新型鋁格柵板具有重量輕、輕度高、承載能力大、省材經濟、通風透光、現代氣派、外形美觀、防滑安全、易于清掃、安裝簡便、經久耐用等特點。隨著建筑師的設計不斷創新和各種加工設備能力水平的提高，國內外雙層幕墻和一些類雙層幕墻的廣泛應用，需要雙層幕墻的設計更為實用、新穎。新型鋁格柵板成為雙層幕墻中必不可少的重要組成部分。
新型鋁格柵板的特點
I、鋁型材的密度為2700Kg/m3，而鋼材的密度為7850Kg/m3 ；以O(shè). 4*lm的一塊格柵板為例，在滿足上人荷載的前提下，傳統的鋼格柵板的重量為19Kg，而本實用新型的重量?jī)H為5Kg ;由此可見，本實用新型的鋁格柵板重量?jī)H為傳統的鋼格柵的約1/4 ；
2、從工藝上看，傳統的鋼格柵板需要噴砂，端切，組焊，刷漆；本實用新型需要端切，組焊，噴涂；由此可見，本實用新型的加工步驟更少，另外，本實用新型的組焊過程更為簡單；
3、在防腐方面，鋼材經過刷漆處理后，其質保僅為5-10年；而鋁型材經過粉末噴涂或氟碳噴涂處理后，其質保均可以達到10-15年，甚至是20年。
綜上所述，本實用新型格柵板在完成工程設計需要的同時，還能夠節約成本，使生產加工更方便，結構更合理，工程質量更加能夠得到保證。采用本實用新型的單元板塊，提高了現場的安裝速度，保證了幕墻性能的同時還保證了效果的連續性；并且，解決了困擾建筑師多年的室外格柵板防腐的難題。

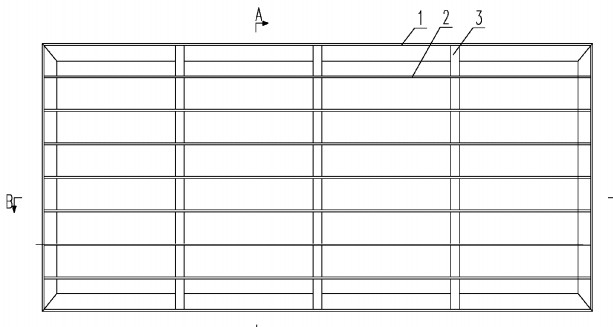

新型鋁格柵板結構示意圖
新型鋁格柵結構，包括L型鋁型材格柵框I、鋁片2及鋁棒3，所述鋁片2設置在L型鋁型材格柵框I內，在所述鋁片2上設置有通孔4，所述鋁棒3通過鋁片2上的通孔4固定在L型鋁型材格柵框I內。
