井蓋是用于維修、檢查地下的下水道、電力與通信設施或排放雨水而設置的，其主要形狀有圓形、方形或矩形等。現有井蓋按材質分大多是鑄鐵成型井蓋或水泥混凝土預制成型井蓋。不僅難以達到與道路的適配美觀度，而且易產生通行噪聲、引發偷盜行為或邊角易損壞、易破裂等問題。為適應城鎮建設高質量發展，井蓋的品位也需要提高檔次，適配路面紋理、或顯示井蓋表面紋理，達到高強、耐久、隱形、裝飾等多項功能。
仿石景觀隱形井蓋，包括井座和套其內的井蓋。井座為四面角鐵托底的固定框架；井蓋為內框體和澆注體的復合體；井蓋內框體為垂直側面板與上口水平包面板固定圍成，其內設有平層筋與環向箍筋、立向加強筋、吊裝孔；井蓋澆注體22分上部仿石景觀面層與下部鋼纖維砼層。
具體的安裝時，現場先將井座安裝校正固定，再將表面紋理與現場路面景觀適配的井蓋吊入井座內，貼合形成城鎮路面一體化景觀的隱形井蓋。井蓋內框體井內設有井蓋吊裝孔，通過連接板與其內設有的平層筋、立向加強筋焊為一體。不僅使其具有安裝或維修井蓋時保證吊裝強度，特別是井蓋內框體內上述骨架組件，使井蓋提高了耐壓強度。
隱形井蓋內框體內設有鋼筋加強筋，平層筋網狀縱橫分設不少于八道均布，立向加強筋縱橫分設不少于兩道均布，與井蓋澆注體構成本仿石景觀井蓋一體化穩固結構體。提高了的井蓋抗沖擊載荷能力。

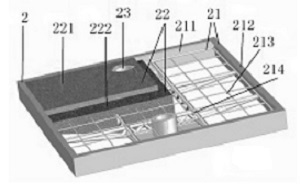

圖中，1-井座，11-井座托底角鐵；2-井蓋，21-井蓋內框體，22-井蓋澆注體，23-吊裝孔，211-側面板，212-上口水平包面板，213-平層筋，214-立向加強筋，221-仿石景觀面層，222-鋼纖維砼層。
仿石景觀井蓋形狀為矩形或圓形，其相對應縱剖面為倒梯形或倒錐形，錐高在9cm15cm；既減輕本實用新型的井蓋重量，又強化了中部強度；使本實用新型的載荷：在250~450KN，彎曲強度:平均值25MPa沖擊強度:平均值15J/m2。仿石景觀井蓋的井座框架和井蓋框架材質為不銹鋼、熱鍍鋅等防銹金屬型材。使其兼有包固、防邊角損壞、防銹、美觀等效果。
鋼纖維砼層的厚度44 .5cm；用料為玄武石、砂、水泥、鋼纖維。骨料經清洗、破碎，分級、配比、入井蓋框體澆注而成。其中鋼纖維砼配料參照C40混凝土配比加5~10份不銹鋼鋼纖維。并視使用場合調配。
仿石景觀井蓋的仿石景觀面層厚度11 .5cm，其上表面設有景觀花紋紋理表層；用料選自廢舊大理石精加工后的顆粒料與復合色集料組合。面料原料經清洗、破碎、過篩，選用50目~1mm顆粒料上色，表面花紋紋理壓制而成。其復合色集料調配與仿石花紋紋理壓制與現場路面狀態相同，或特出顯示仿石花紋紋理美觀效果。營造出城鎮路面各具特色的高品位景觀井蓋。
