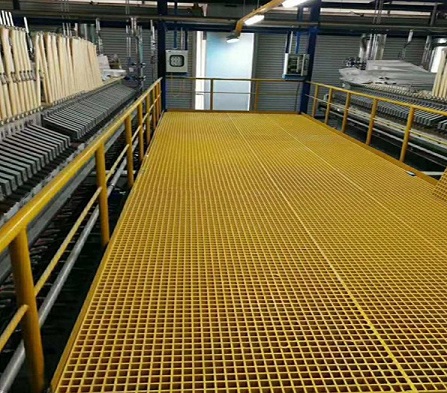

玻璃鋼格柵是由玻璃氈骨架，以及包裹在骨架外面的樹(shù)脂涂料構(gòu)成，因?yàn)椴Ａт摳駯诺哪透g，抗壓力強(qiáng)，近年來(lái)玻璃鋼應(yīng)用發(fā)展速度非�？臁５菍�(shí)際應(yīng)用中，根據(jù)不同場(chǎng)合，對(duì)玻璃鋼格柵的要求略有不同，現(xiàn)有技術(shù)中玻璃鋼格柵的硬度和耐紫外線性能滿足不了實(shí)際使用時(shí)的需求。
高硬度耐紫外線的改性不飽和聚酯樹(shù)脂玻璃鋼格柵，其原料包括改性不飽和聚酯樹(shù)脂、二苯甲烷雙馬來(lái)酰亞胺、對(duì)苯二酚型液晶雙馬來(lái)酰亞胺、苯乙烯、碳納米管、納米碳酸鈣、納米氧化鋁、有機(jī)改性蒙脫土、陶瓷粉、玻璃纖維、苯并三唑、BYK-W940潤(rùn)濕分散劑、過(guò)氧化甲乙酮、聚磷酸銨、環(huán)烷酸鈷、BYK-S740助劑、硅烷偶聯(lián)劑KH-560、固化劑和促進(jìn)劑。
其中以改性不飽和聚酯樹(shù)脂為主料，以二苯甲烷雙馬來(lái)酰亞胺、對(duì)苯二酚型液晶雙馬來(lái)酰亞胺、過(guò)氧化甲乙酮、聚磷酸銨、環(huán)烷酸鈷和苯乙烯配合，利用了苯乙烯既能與改性不飽和聚酯樹(shù)脂反應(yīng)，又能與二苯甲烷雙馬來(lái)酰亞胺和對(duì)苯二酚型液晶雙馬來(lái)酰亞胺反應(yīng)，有效提高了交聯(lián)密度，形成了致密的網(wǎng)狀結(jié)構(gòu)，有效提高了玻璃鋼格柵的拉伸強(qiáng)度和抗彎強(qiáng)度。
添加的碳納米管、納米碳酸鈣、納米氧化鋁、有機(jī)改性蒙脫土、陶瓷粉、玻璃纖維作為填料，在硅烷偶聯(lián)劑KH-560的作用下，有效提高了主料的硬度、耐紫外線和阻燃的性能；添加的苯并三唑作為阻燃劑，能夠有效提高玻璃鋼格柵的阻燃性能；添加的BYK-W940潤(rùn)濕分散劑能夠改善填料在樹(shù)脂中的潤(rùn)濕分散狀態(tài)，縮短配料時(shí)間，能夠有效改善制品顏色的均勻性，提高表面質(zhì)量。
添加的BYK-S740助劑能夠抑制苯乙烯的揮發(fā)，解決鋼格柵表面發(fā)粘的問(wèn)題；添加的改性不飽和聚酯樹(shù)脂以順丁烯二酸酐、乙二醇、納米二氧化鈦、過(guò)氧化苯甲酰、鄰苯二甲酸酐、1，2-丙二醇、對(duì)苯二酚、苯乙烯和去離子水為原料，通過(guò)將納米二氧化鈦引入到不飽和聚酯樹(shù)脂中，實(shí)現(xiàn)了對(duì)不飽和聚酯樹(shù)脂的增韌和增強(qiáng)，同時(shí)也有效提高了耐熱和耐紫外線性能。本玻璃鋼格柵硬度高，耐紫外線性能強(qiáng)。
改性不飽和聚酯樹(shù)脂按如下工藝進(jìn)行制備：按重量份將6份順丁烯二酸酐、3份乙二醇、3.5份納米二氧化鈦和9份去離子水混合均勻，于氮?dú)獗Ｗo(hù)下攪拌40min，然后升溫至130℃，接著滴加4.5份過(guò)氧化苯甲酰，保溫2h得到物料a；然后向物料a中加入2.5份鄰苯二甲酸酐、3.5份1，2-丙二醇和4.5份對(duì)苯二酚混合均勻，接著升溫至200℃，檢測(cè)酸值降到35mg/g，降溫至160℃，然后加入2.5份苯乙烯攪拌均勻，冷卻至室溫得到改性不飽和聚酯樹(shù)脂。
