隨著對鐵路運營期間維修養護越來越重視，對鐵路橋墩吊籃結構的安全性、耐久性受到更多地關注，傳統的吊籃體系，現場拼裝，連接復雜，后期容易發生松動；混凝土步板，施工質量難以控制，后期步板斷裂或局部破損時有發生。需要一種新型的吊籃結構以滿足運營期間的安全性、耐久性需求。

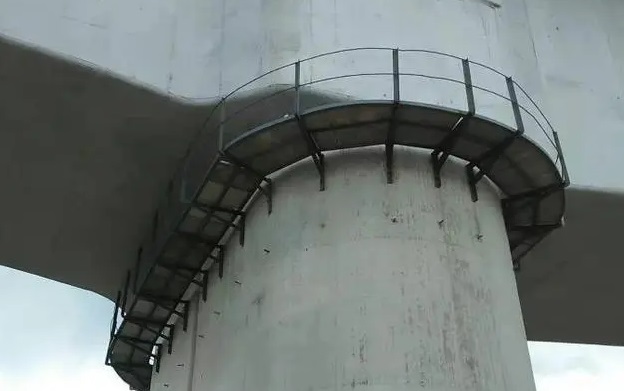

鐵路橋梁用鋼格柵步板吊籃通過預埋件將吊籃體和橋墩連接在一起，保證了吊籃與橋墩的連接可靠性，受力明確。步板采用鋼格柵，工廠批量預制，現場安裝成型，結構輕巧，強度高，韌性好，安裝方便，節約人力，縮短工期。
鐵路橋梁用鋼格柵步板吊籃，包括固定在橋墩外壁處的支架組件，支架組件包括橫向鋼件，橫向鋼件上端固定有鋼格柵步板，鋼格柵步板拼裝環繞于橋墩外，支架組件包括豎向鋼件，豎向鋼件中設置有保護的欄桿。支架組件包括固定鋼件，固定鋼件固定在橋墩的外壁處，橫向鋼件的固定端與固定鋼件相固定。豎向鋼件與橫向鋼件的自由端垂直固定。
橋墩中內置有預埋件，固定鋼件與預埋件的錨固端相錨固。固定鋼件的內側壁與橋墩外壁相貼合，固定鋼件的外輪廓與橋墩外輪廓相適應。預埋件包括U形部，U形部的兩個自由端均為錨固端。橋墩中內部布設有墩身鋼筋，墩身鋼筋從預埋件的U形部中穿過。
固定鋼件的外壁處還固定有斜撐鋼件，斜撐鋼件的另一端與橫向鋼件相固定。鋼格柵步板通過扣件固定到橫向鋼件上。鋼格柵步板的拼裝形狀與橋墩的外輪廓相適應。橋墩為圓柱墩時，鋼格柵步板的拼裝形狀為圍繞圓柱墩的圓形狀；橋墩為圓端型橋墩時，鋼格柵步板的拼裝形狀為圍繞圓端型橋墩的圓端狀。
角鋼式的支架組件在工廠焊接成整體后熱浸鋅或采用多元合金共滲防腐處理，現場安裝時只進行螺栓固定，不再焊接，既保證了支架的整體性，也防止焊接破壞防腐層。步板采用鋼格柵，工廠批量預制，現場安裝成型，結構輕巧，強度高，韌性好，安裝方便，節約人力，縮短工期，鋼格柵步板后期養護維修或更換方便，具有廣泛的應用前景。
