鋼格板是一種由承載扁鋼與橫桿按照一定的間距正交組合，通過焊接或壓鎖加以固定的開敞板式鋼構件。根據制作方法不同，主要分為壓焊鋼格板和壓鎖鋼格板。

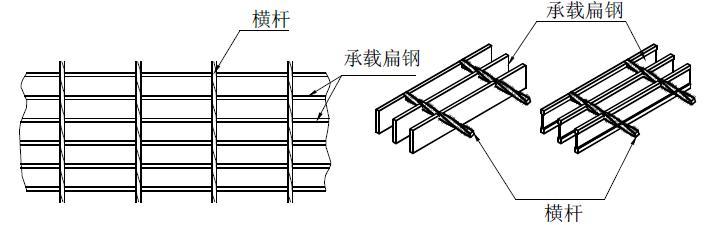

壓焊鋼格板:在承載扁鋼和橫桿的每個交點處，通過壓力電阻焊固定的鋼格板，稱為壓焊鋼格板。壓焊鋼格板的橫桿通常采用扭絞方鋼。如圖所示：

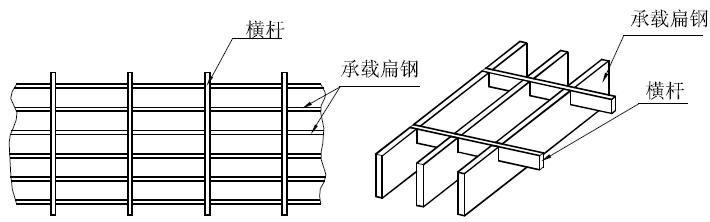

壓鎖鋼格板:在承載扁鋼和橫桿的每個交點處，通過壓力將橫桿壓入承載扁鋼或預先開好槽的承載扁鋼中，將其固定的鋼格板，稱為壓鎖鋼格板。壓鎖鋼格板的橫桿通常采用扁鋼。如圖所示：
型號和標記

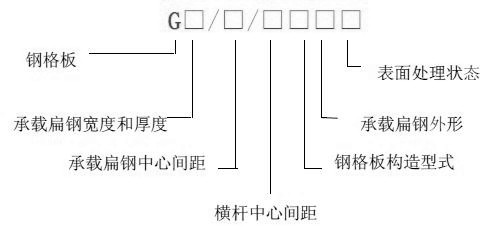

鋼格板的型號，根據承載扁鋼規格、承載扁鋼與橫桿組合間距、鋼格板結構型式、承載扁鋼外形，以及表面處理狀態等不同，形成多種規格，型號表示方法如下：
注 ：
1. 鋼格板構造型式，例如:
W — 壓焊鋼格板(在標記中可省略)；
L — 壓鎖鋼格板。
2. 承載扁鋼中心間距，單位為毫米。
3. 橫桿中心間距，單位為毫米。
4. 承載扁鋼外形標記:
F -- 扁鋼(在標記中可省略)；
Ⅰ -- Ⅰ型鋼；
S -- 齒型扁鋼。
5. 表面處理狀態標記:
G -- 熱浸鍍鋅(在標記中可省略)；
P -- 涂漆；
U -- 表面不作處理。
標記示例
鋼格板的承載扁鋼截面尺寸為32mm×3mm，承載扁鋼中心間距為30mm， 橫桿中心間距為50mm，構造型式為壓焊鋼格板，表面不處理，其標記為G323／30／50WU。
鋼格板承載扁鋼的截面尺寸為40mm×5 mm，中心間距為40mm，橫桿中心間距為50mm，構造型式為壓鎖鋼格板，表面熱浸鍍鋅處理，其標記為G405／40／50L。
術語及定義
承載扁鋼: 承受主要荷載的扁鋼。
橫桿:固定于負載扁鋼上的扭絞方鋼、圓鋼或扁鋼等。
凈空間隙:鋼格板開敞通孔的最大內切圓直徑。
承載扁鋼中心間距:相鄰的兩條承載扁鋼中心到中心之間的距離。
橫桿中心間距:相鄰的兩條橫桿中心到中心之間的距離。
包邊板:焊于鋼格板承載扁鋼或其他開口、切口邊緣上的扁鋼或型鋼。
踢腳板:固定于平臺四周或鋼格板切口、開孔的邊緣的擋板。
鋼格板長度:平行于承載扁鋼方向的鋼格板最大尺寸，稱為鋼格板的長度 (L)。
鋼格板寬度:垂直于承載扁鋼方向的鋼格板最大尺寸，稱為鋼格板的寬度 (W)。
