鋼格板平臺球接欄桿是工業建筑中的工業欄桿最常用的結構，球接欄桿是一種欄桿管與鋼球進行連接的欄桿結構，現有的球接欄桿其安裝結構是將欄桿管直接插入鋼球中后進行焊接，其鋼管的安裝定位可能存在定位位置不準的問題，導致欄桿在受壓時可能出現受力大小不同產生安全隱患的問題，同時其安裝結構過于簡單，欄桿的承力強度較低。

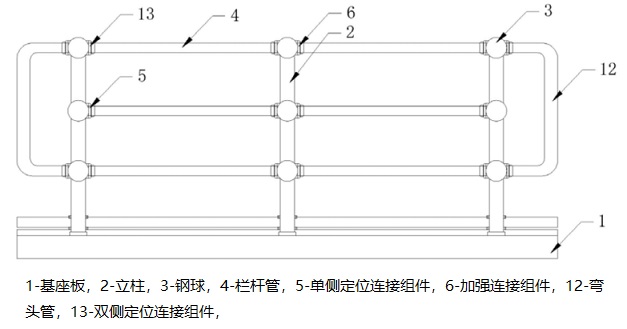

為解決現有技術中的球接欄桿安裝結構管與球之間定位位置不同的問題，介紹一種固定式球接欄桿高精度安裝結構。球接欄桿高精度安裝結構，包括底部的基座板，基座板上由下至上依次連接有多段立柱，多段立柱之間分別連接有鋼球，鋼球上開設有用于安裝立柱和欄桿管的安裝孔，鋼球之間連接欄桿管，欄桿管呈水平方向安裝，欄桿管包括頂部的頂部欄桿和頂部欄桿下方的中間欄桿，欄桿管兩端的鋼球與欄桿管之間連接有單側定位連接組件，欄桿管兩端部之間的鋼球與欄桿管之間連接有加強連接組件。

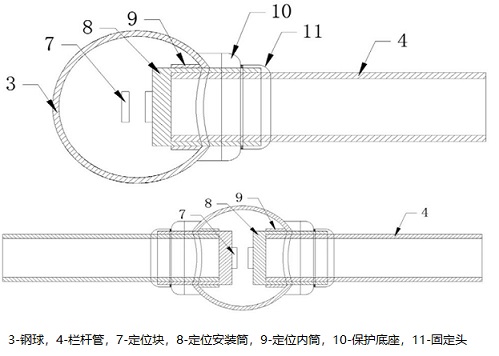

單側定位連接組件包括安裝于鋼球內的定位塊，定位塊與鋼球內壁固定連接，定位塊連接有定位安裝筒的一端，定位安裝筒的另一端為開放結構，定位安裝筒內安裝欄桿管的端部，鋼球的內壁與定位安裝筒位于鋼球內的外壁之間連接有定位內筒。鋼球的外壁與定位安裝筒位于鋼球外的外壁之間連接有保護底座，保護底座連接有固定頭，固定頭與保護底座均罩設于定位安裝筒外部，定位安裝筒與固定頭之間螺紋連接，固定頭與保護底座之間連接有墊片。
定位安裝筒與定位內筒之間螺紋連接，定位安裝筒與欄桿管之間焊接連接，定位安裝筒與鋼球之間焊接連接。欄桿管的兩端連接有彎頭管，欄桿管與彎頭管之間的鋼球上連接有雙側定位連接組件，雙側定位連接組件由對稱設置的兩組單側定位連接組件組成。加強連接組件包括對稱連接于鋼球內壁上的兩個加強內筒，加強內筒內部分別連接有加強安裝筒，加強安裝筒的兩端呈開放式結構，欄桿管穿過兩個加強安裝筒內部沿水平方向安裝于鋼球內部。
鋼球的外壁與加強安裝筒位于鋼球外的外壁之間連接有保護底座，保護底座連接有固定頭，固定頭與保護底座均罩設于加強安裝筒外部，加強安裝筒與固定頭之間螺紋連接，固定頭與保護底座之間連接有墊片。加強安裝筒與欄桿管之間焊接連接，加強安裝筒與鋼球之間焊接連接。
通過在球接欄桿上對應位置分別安裝了單側定位連接組件和雙側定位連接組件，使球接欄桿的鋼球與欄桿管和彎頭管之間可通過內部的定位塊、定位安裝筒等部件對欄桿管或彎頭管進行定位后固定安裝，將欄桿的安裝位置****地固定在安裝范圍內，有效提升了球接欄桿在安裝平臺上各點位的安裝****度，保證了球接欄桿的牢固性和穩定性；加強連接組件通過加強安裝筒、加強內筒等組件提升了鋼球與欄桿管之間安裝連接的強度，可避免欄桿在****使用后部分部位由于****受力出現易損壞的問題，延長了球接欄桿的使用壽命，提升了安全性。
球接欄桿采用無縫鋼管、直縫焊管及鋼板，通過冷作沖壓變形及焊接，再通過表面熱浸鍍鋅或油漆、噴塑處理，經安裝后永久固定于扶梯、平臺、通道、升降口及其他敞開邊緣處，防止人員墜落，該球接欄桿的安裝結構安裝快捷、外形美觀、承載力強，相比于現有的球接欄桿以極低的額外成本大幅提升了欄桿結構的物理性能。
