鋼格板具有開敞特性，不同的鋼格板都具有網格結構，但網格大小不一，且鋼格板還可能包括踢腳板、包邊、防滑條等附加零件，因此鋼格板產品構件多樣性與不規則性，現有技術中目前只能依靠人工測量的方式對鋼格板進行產品質量檢測，效率低下，且容易發生漏檢、錯檢的現象。除此之外，在鋼格板的實際生產中，鋼格板成品構件大多數都要 表面鍍鋅，鍍鋅后構建編碼被鍍鋅層被覆蓋丟失，不易辨認，難以區分，需要人工逐漸測量重新標識，需要耗費極高的人力成本。鋼格板產品智能檢測識別裝置，能夠?qū)崿F(xiàn)高效、精確、操作簡單的鋼格板識別與質量檢測。具有智能化、準確率高、檢測效率高的優點，為企業節約了大量人力成本與實踐成本，能為企業創造更多收益。
鋼格板產品智能檢測識別裝置，包括：用于采集目標鋼格板幾何信息的信息采集裝置、用于將鋼格板幾何信息轉化為鋼格板構件圖的數據處理成像裝置、用于顯示目標鋼格板檢測識別結果的結果顯示裝置和用于放置目標鋼格板的檢測平臺；信息采集裝置設置于檢測平臺上；信息采集裝置和數據處理成像裝置電性連接；數據處理成像裝置和所述結果顯示裝置電性連接。
信息采集裝置包括：用于在目標鋼格板寬度方向識別目標鋼格板的幾何信息的第一紅外攝像裝置；用于在目標鋼格板長度和高度方向獲取目標鋼格板幾何信息的第二紅外攝像裝置和信息接收裝置；第一紅外攝像裝置、第二紅外攝像裝置、 數據處理成像裝置均與信息接收裝置電性連接。

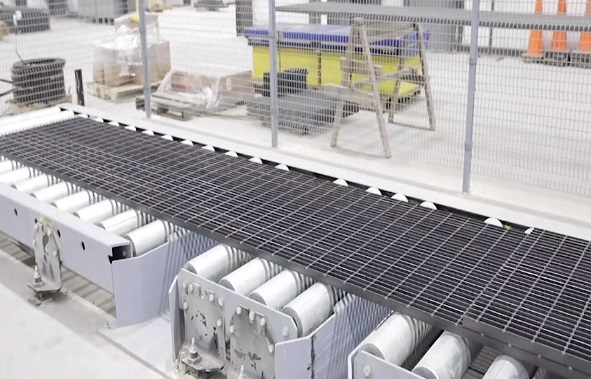

檢測平臺上鋪設有傳送帶；傳送帶帶動目標鋼格板沿檢測平臺長度方向運動。第一紅外攝像裝置包括若干沿平行于檢測平臺的寬的方向等距排列的第一紅外攝像頭；若干第一紅外攝像頭發出的紅外光線垂直于檢測平臺，且若干第一紅外攝像頭發出的垂直紅外光沿平行于檢測平臺的寬方向在檢測平臺上形成一條檢測線；檢測線的長度不小于檢測平臺的寬長。
第二紅外攝像裝置包括第二紅外攝像頭和第三紅外攝像頭；第二紅外攝像頭位于檢測平臺長邊上方15mm處；第三紅外攝像頭位于檢測平臺長邊上方100mm處；第二紅外攝像頭和第三紅外攝像頭發出的紅外光與第一 紅外攝像頭的檢測線平行，且第二紅外攝像頭和第三紅外攝像頭發出的紅外光所在的平面垂直于所述檢測平臺。
檢測時將目標鋼格板水平放置在檢測平臺上， 傳送帶帶動目標鋼格板沿著檢測平臺的長度方向進行運動緩慢經過第一紅外攝像裝置的檢測線時若干第一紅外攝像頭對目標鋼格板進行持續檢測，直至目標鋼格板完全經過該檢測線時，第一紅外攝像裝置即可完整的記錄下目標鋼格板的外輪廓信息、網格信息。由于鋼格板是由承載扁鋼與橫桿按照一定的間距正交組合，通過焊接或壓鎖加以固 定的網格狀板式鋼構件，鋼格板平行于橫桿的邊緣可能設置有包邊，也可能設置有防滑條， 或兩者皆不設置，當平行于橫桿的邊緣設置了包邊或防滑條時，鋼格板的邊緣即為連續，當鋼格板平行于橫桿的邊緣什么都未設置時，邊緣即為若干間隔的承載扁鋼的端部，是不連 續的，因此如果第一紅外攝像裝置檢測到目標鋼格板的邊緣連續則說明目標鋼格板具有包邊或防滑條。具體的，依據紅外射線頭的探測范圍、鋼格板的常規尺寸、鋼格板的網格常規尺寸。該裝置結構簡單，便于實現。
鋼格板產品智能檢測識別裝置，能自動檢測與識別鋼格板產品，無需人工測量，具有智能化、準確率高、檢測效率高的優 點，為企業節約了大量人力成本與實踐成本，能為企業創造更多收益。
